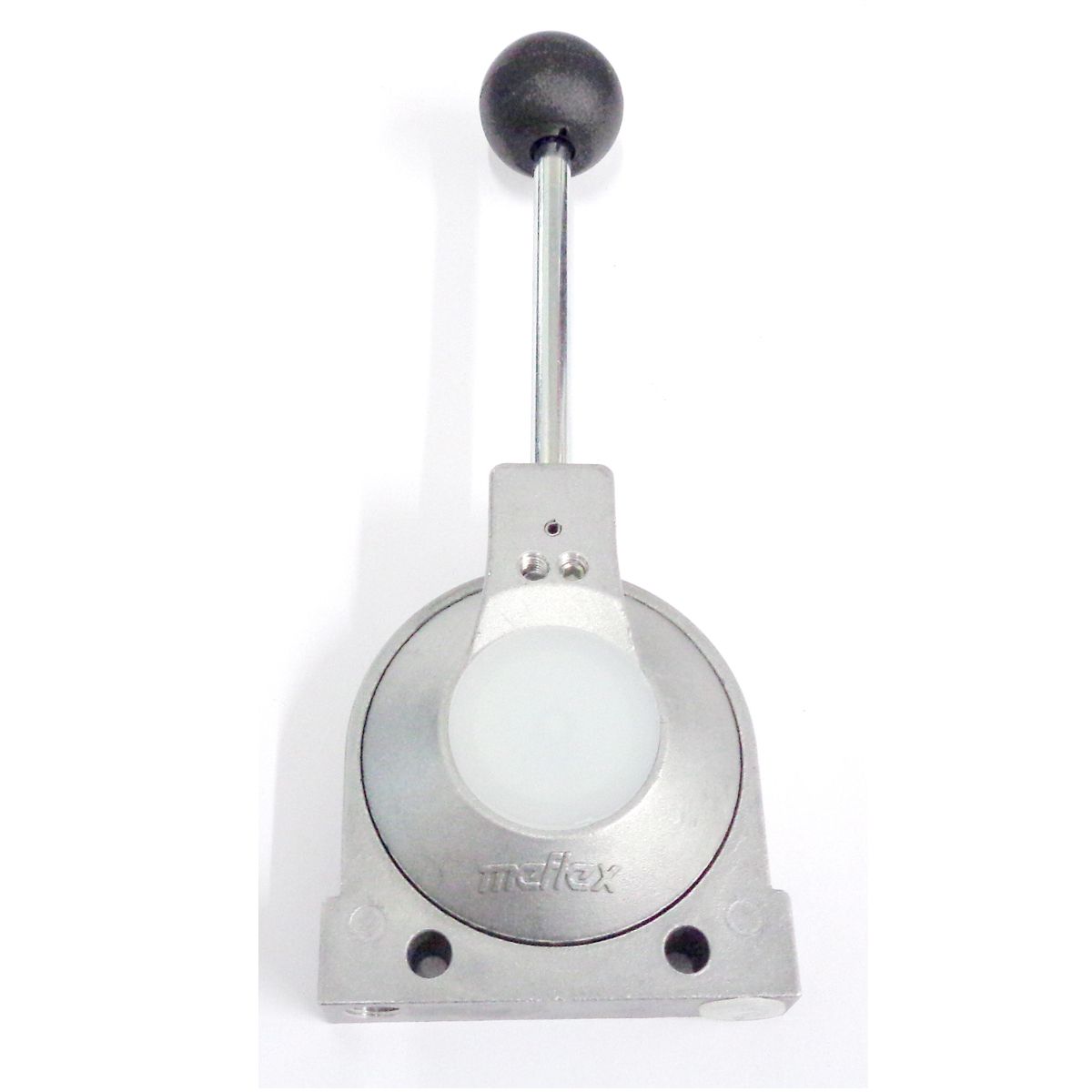

Zugbetätigung: für Rundlitze und Rundlitzenseil bis Ø 3 mm, Teil 1 und Teil 2. Zugund Druckbetätigung: für Gabelköpfe nach DIN 71752 und Winkelgelenke nach DIN 71802.Seilhülle nach DIN 71984, Teil 3. Seilbefestigung mit Klemmschraube. Die Haltekraft ist mit Hilfe der selbstsichernden Mutter einstellbar.
Komplettes Hydraulik-Set für die Kupplung zum Nachrüsten aus der 167er Serie mit Flexhebel.
- Kein Wandern des Druckpunktes
- Automatisches Ausgleichen des Belagverschleißes
- Wartungsfreiheit
- Bis 150g leichter je nach Modell
- Bis 20% weniger Betätigungskraft
- Einbaufertig, sehr leichte Montage
Anbauinformationen:
1. Biegen Sie die Zugeinhängung am Ausrückhebel vorsichtig auf um das Einhängen der Hymec-Zugstange
zu ermöglichen.
2. Montieren Sie die Distanzscheiben am Hymec-Nehmerzylinder.
3. Pressen Sie den Nippel behutsam auf die Zugstange am Nehmerzylinder – für die
Leerspieleinstellung könnte ein Demontieren der Distanzscheiben im Nachgang erforderlich
sein.
4. Hängen Sie die Hymec-Zugstange im Ausrückhebel ein – Nippel Hymec-Zugstange in die
Zugeinhängung am Ausrückhebel.
5. Hängen Sie den Hymec-Nehmerzylinder (inkl. bereits montierter Distanzscheiben) im
Gegenhalter ein – Falls nötig, betätigen Sie den Ausrückhebel mittels eines großen
Gabelschlüssels, um die Montage zu erleichtern. Prüfen Sie das Leerspiel, indem Sie den
Nehmerzylinder nach hinten ziehen und nehmen Sie eine Voreinstellung des Leerspiels (4 bis
6mm) gemäß HYMEC manual vor.
6. KX 450 F – Montieren Sie das mitgelieferte Abdeckblech gemäß Abbildung.
7. KX 250 F – Montieren Sie den Nehmerzylinder gemäß Montageschritten 2 und 3.
8. KX 250 F – Montieren Sie den Nehmyerzylinder gemäß Montageschritt 5.
9. YZF – Hängen Sie den Hymec-Nehmerzylinder im mitgelieferten Gegenhalter ein und
montieren Sie diesen anschließend am Motorblock. Überprüfen Sie abschließend das
Leerspiel und korrigieren dies falls nötig gemäß Montageschritt 5.
Anpassung des Leitungsanschlusswinkels am Nehmerzylinder:
Sofern eine Anpassung des Leitungsanschlusswinkels nötig ist, um die Kompatibilität des HymecNehmerzylinders
an Ihrem Fahrzeug zu gewährleisten, führen Sie bitte nachfolgende Schritte aus –
1) Lösen Sie die Hohlschraube des Hymec Nehmerzylinders – 15°.
2) Drehen Sie die Leitung in die erforderliche Position, achtes sie darauf dass die Hohlschraube nicht
zu weit geöffnet wird.
3) Ziehen Sie die Hohlschraube mit Nennanzugsmoment 15° - 1,6Nm fest.
4) Sofern das Öffnen um ca.15° eingehalten wird bleibt der Verlust an Hydrauliköl vernachlässigbar,
eine Neubefüllung des Hymec-Systems ist dann nicht erforderlich.
5) Sollte dennoch zu viel Hydraulikflüssigkeit ausgetreten sein, oder gar Luft durch Öffnen

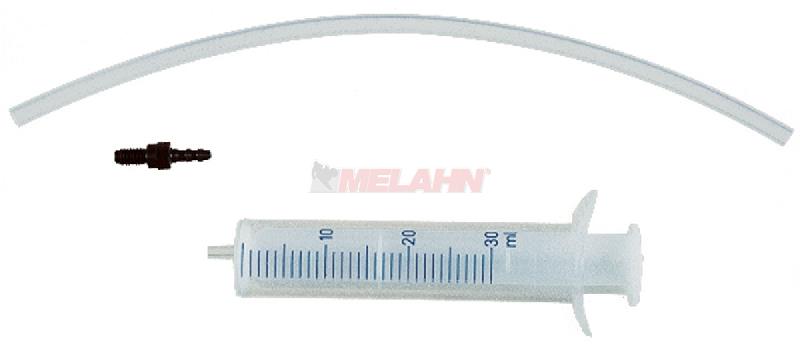

Der Hohlschraube in das System gelangt sein, bestellen Sie sich bitte das Hymec-Service-
Kit 0722 152 und nehmen eine Neubefüllung des Hymec-Systems gemäß mitgelieferter
Montageanleitung vor.
Komplettes Hydraulik-Set für die Kupplung zum Nachrüsten aus der 167er Serie mit Flexhebel.
- Kein Wandern des Druckpunktes
- Automatisches Ausgleichen des Belagverschleißes
- Wartungsfreiheit
- Bis 150g leichter je nach Modell
- Bis 20% weniger Betätigungskraft
- Einbaufertig, sehr leichte Montage
Komplettes Hydraulik-Set für die Kupplung zum Nachrüsten aus der 167er Serie mit Flexhebel.
- Kein Wandern des Druckpunktes
- Automatisches Ausgleichen des Belagverschleißes
- Wartungsfreiheit
- Bis 150g leichter je nach Modell
- Bis 20% weniger Betätigungskraft
- Einbaufertig, sehr leichte Montage
Komplettes Hydraulik-Set für die Kupplung zum Nachrüsten aus der 167er Serie mit Flexhebel.
- Kein Wandern des Druckpunktes
- Automatisches Ausgleichen des Belagverschleißes
- Wartungsfreiheit
- Bis 150g leichter je nach Modell
- Bis 20% weniger Betätigungskraft
- Einbaufertig, sehr leichte Montage
Komplettes Hydraulik-Set für die Kupplung zum Nachrüsten aus der 167er Serie mit Flexhebel.
- Kein Wandern des Druckpunktes
- Automatisches Ausgleichen des Belagverschleißes
- Wartungsfreiheit
- Bis 150g leichter je nach Modell
- Bis 20% weniger Betätigungskraft
- Einbaufertig, sehr leichte Montage
Komplettes Hydraulik-Set für die Kupplung zum Nachrüsten aus der 167er Serie mit Flexhebel.
- Kein Wandern des Druckpunktes
- Automatisches Ausgleichen des Belagverschleißes
- Wartungsfreiheit
- Bis 150g leichter je nach Modell
- Bis 20% weniger Betätigungskraft
- Einbaufertig, sehr leichte Montage
Komplettes Hydraulik-Set für die Kupplung zum Nachrüsten aus der 167er Serie mit Flexhebel.
- Kein Wandern des Druckpunktes
- Automatisches Ausgleichen des Belagverschleißes
- Wartungsfreiheit
- Bis 150g leichter je nach Modell
- Bis 20% weniger Betätigungskraft
- Einbaufertig, sehr leichte Montage
Komplettes Hydraulik-Set für die Kupplung zum Nachrüsten aus der 167er Serie mit Flexhebel.
- Kein Wandern des Druckpunktes
- Automatisches Ausgleichen des Belagverschleißes
- Wartungsfreiheit
- Bis 150g leichter je nach Modell
- Bis 20% weniger Betätigungskraft
- Einbaufertig, sehr leichte Montage
Komplettes Hydraulik-Set für die Kupplung zum Nachrüsten aus der 167er Serie mit Flexhebel.
- Kein Wandern des Druckpunktes
- Automatisches Ausgleichen des Belagverschleißes
- Wartungsfreiheit
- Bis 150g leichter je nach Modell
- Bis 20% weniger Betätigungskraft
- Einbaufertig, sehr leichte Montage

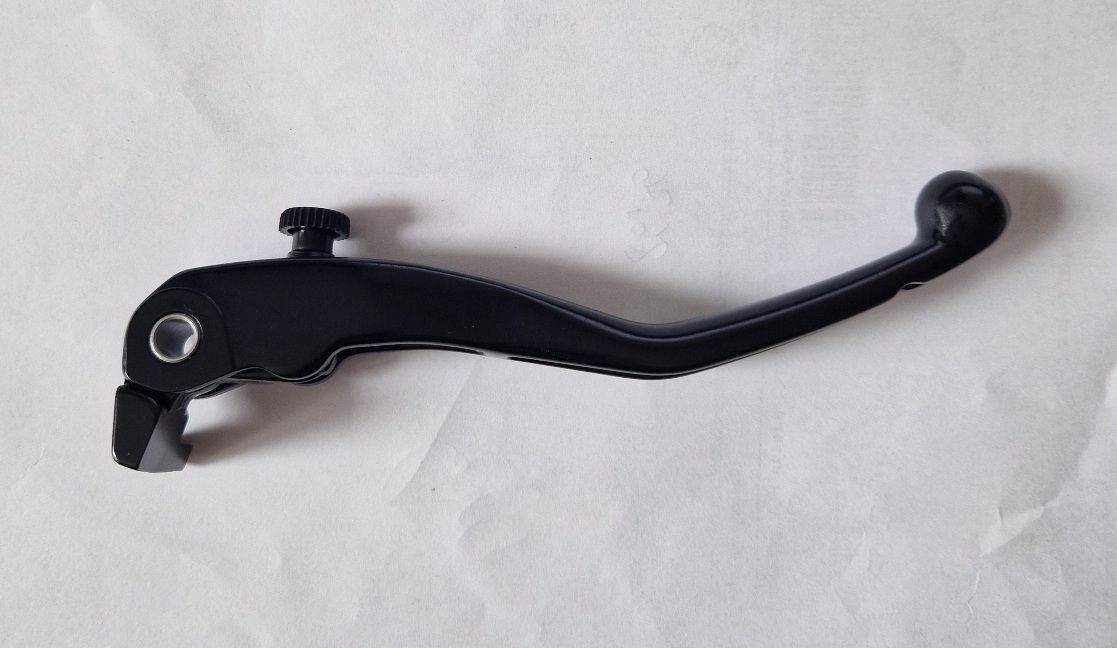

Magura HC1 Handbremshebel für KTM 1290 Super Duke R/GT in der kurzen Ausführung. Bei einigen Modellen muß die Wippe vom originalen Hebel übernommen werden. Dazu einfach die silberne Buchse heraus schieben und die Wippe tauschen.
Farbe: schwarz
Länge: 155mm

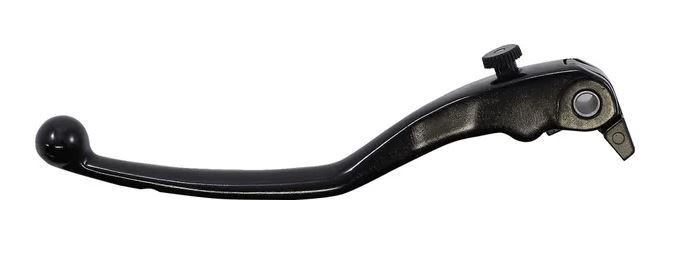

Magura HC1 Kupplungshebel für KTM 1290 Super Duke R/GT in der kurzen Ausführung. Bei einigen Modellen muß die Wippe vom originalen Hebel übernommen werden. Dazu einfach die silberne Buchse heraus schieben und die Wippe tauschen.
Farbe: schwarz
Länge: 155mm
Magura HC1 Handbremshebel für KTM 990/1290 Super Duke R/GT in der langen Ausführung. Bei einigen Modellen muß die Wippe vom originalen Hebel übernommen werden. Dazu einfach die silberne Buchse heraus schieben und die Wippe tauschen.
Farbe: schwarz
Länge: 175mm

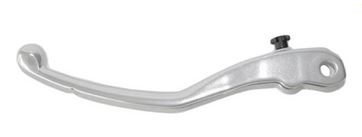

Kupplungshebel komplett 990 Super Duke. Bei einigen Modellen muß die Wippe vom originalen Hebel übernommen werden. Dazu einfach die silberne Buchse heraus schieben und die Wippe tauschen.
Farbe: silber
Länge: 180mm
